产品名称: TM208温度监视器
上市日期:2019-05-05

TM208温度监视器

产品介绍: 资料待更新········
面料:
类别:
型号:
  • 产品概述

TM208是具有8通道输入,几乎支持所有的二极管和电阻温度传感器。TM208能在屏幕上同时显示八个通道的开氏度(K)、摄氏度(℃)、电压(V)或电阻(Ω)。TM208的输入端都是按照低温测试的要求设计的,但其低噪音、高分辨率和大量程等特点使其在其他温区的测试场合下也能胜任。TM208有两种用于系统集成和数据自动化采集的电脑接口类型,分别为IEEE-488和串口。数据记录存储和打印机功能将有利于数据的自动化采集。两路模拟电压输出、报警功能和8路继电器增强了系统的集成性。

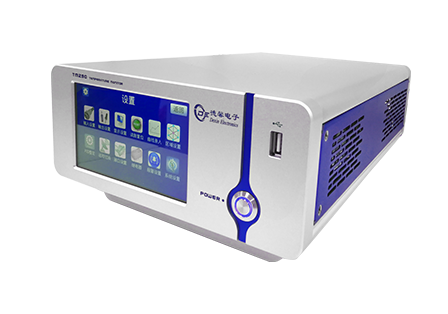

TM208温度监视器

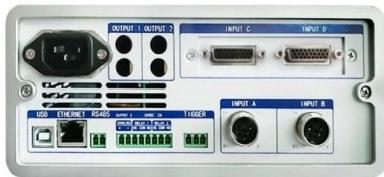

TM208温度监视器   TM208温度监视器







性能和特点 Ø  配合合适的温度计,最低温度能测试到1.2K;Ø  八个传感器输入;Ø  支持二极管和电阻型传感器;Ø  在一块屏幕上同时显示八个传感器,单位可选择为K,℃,V 或 Ω;Ø  IEEE-488 and RS-232C接口,模拟输出,继电器报警。 规格和参数 表1 支持的传感器

品名 类型 型号 温度范围

二极管 硅 Lakeshore DT-670 1.4-500K

硅 Eastchanging DT64 4K-500K

镓铝砷 Lakeshore TG-120 1.4-475K

正温度系数电阻 铂 Lakeshore PT-100 30-800K

铂 Eastchanging PT100 14-800K

铑铁 Lakeshore RF-800-4 4-400K

铑铁 Eastchanging RF50 1.2-500K

负温度系数电阻 锗 Lakeshore GR-200A-1000 2-100K

锗 Lakeshore GR-200A-250 1.2-40K

玻璃碳 Lakeshore CGR-1-500 3-400K

Cernox Lakeshore CX-1050 AA or SD 3.5-400K

Cernox Lakeshore CX-1030 AA or SD 2-325K

氧化钌 Lakeshore RX-102A 3-200K

氧化钌 Lakeshore RX-202A 3-300K

渗碳陶瓷 Eastchanging CC870 4-500K

   表2 具体参数

温度测定法

输入数量 8

输入结构 2组,每组包括4个输入。每组必须有相同的输入类型。

测试类型 4线法

激励 8组恒流源

支持的传感器(温度量程) 硅二极管,镓铝砷二极管,PT100铂电阻,锗,玻璃碳,Cernox,氧化钌,渗碳陶瓷

精准度/分辨率 见表3

最大读取速度 每秒16个读数

标准曲线 DT-470、DT-670、 CTI-C、DT-500D、PT-100、PT-1000

用户(自定义)曲线 八通道存储(每个输入对应一个),每条曲线最多200取值点

两点或三点修正功能 范围为30K~375K的二极管准确度提高到±0.25K,范围为70K~375K的铂电阻温度传感器准确度提高为±0.25K。修正后的曲线可存储为用户曲线。

数学计算 最大值、最小值和线性方程

滤波 对2~64次的输入值做平均

前面板

显示 4行20字符液晶显示

显示输入编号 1~8

显示单位 K, ℃, V, Ω

显示更换频率 每秒显示2次读数

温度显示分辨率 量程0° - 99.999°时0.001°,100° – 999.99°时0.01°,1000°以上时0.1°

传感单元显示分辨率 取决于所选传感器,5位数字显示

信号器显示 远程(R)、报警(A)、数据记录(D)、最大(>)、最小(<)、线性(/)

键盘 20个防水膜键,包括数字和功能键

前面板曲线输入 支持

接口

IEEE-488.2接口 SH1、AH1、T5、L4、SR1、RL1、PP0、DC1、DT0、C0、E1

串行接口 RS-232

打印能力 支持串口打印,依据数据记录的参数设定

报警

数目 记录每次输入16个最大值和最小值

数据源 温度、传感器、线性方程

设置 单位、最高设置点、最低设置点、无控制区、闭环或开环、有报警声或无报警声

方式 显示报警、蜂鸣器、继电器

继电器

数目 8

控制方式 常开(NO),常闭(NC),普通(C)

控制 5A30V的直流电

应用 每一个输入也许配置驱动8个继电器中任何一个或者全部。继电器功能也许在以下情况下被激活:测量值偏高和偏低或每一路输入报警或者人工操作

模拟输出修正

量程 用户选择

范围 ±10 V

分辨率 1.25mV

偏差 ±2.5m V

最小负载: 1kΩ

数据存储

读取 1~8个记录值

操作 存储数据并传送给打印机。用户可以显示、打印或通过电脑接口读取存储数据

数据容量 最大支持1500个单次读取记录

通用

环境温度 15-35°C标准精准度,10-40°C较标准精准度有所偏差

电源配置 110或220VAC,+6% –10%,5
