产品名称: 电输运性质(霍尔效应)测量系统
上市日期:2019-04-30

电输运性质(霍尔效应)测量系统

产品介绍: 经过10多年的经验积累,东方晨景自主研发了一套应用广泛的ET-9000系列电输运性质测试系统。其主要应用包括霍尔效应、I-V特性、磁电阻测量等,具有磁场选择多、测量阻值范围宽、变温范围大、操作简单、稳定可靠等多种特点。
面料:
类别:
型号:
  • 产品概述

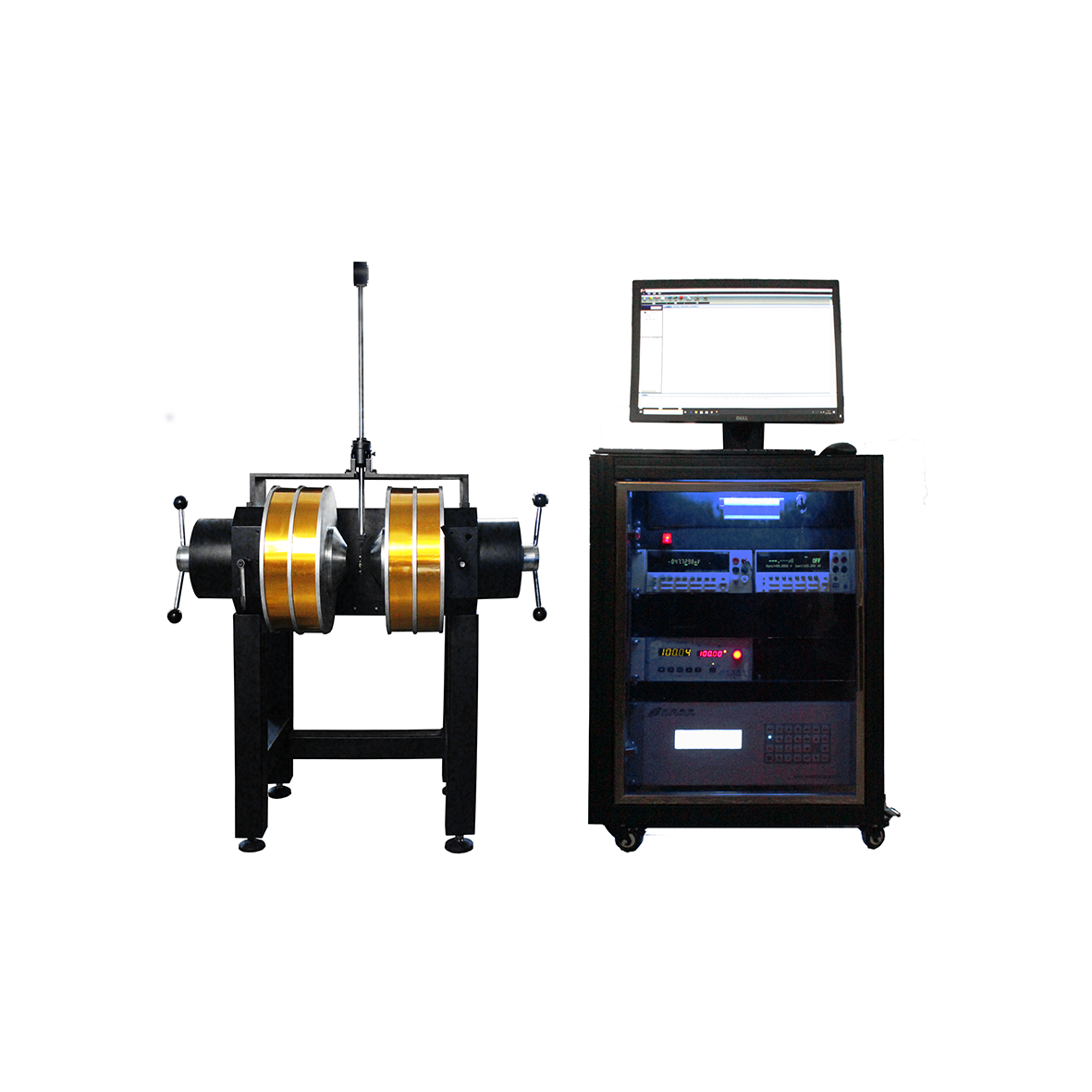

ET9000系列电输运性质测量系统是集霍尔效应、磁电阻、变温电阻、I-V特性等测试于一体的全自动化测试系统。系统考虑了集成性、屏蔽抗干扰能力、测试电路和样品阻值范围匹配性等用户经常忽略的问题。选取了美国Keithley的电测量仪表,磁场根据用户需要采用电磁铁或无液氦超导磁体,配备灵巧的测量样品杆和快速插拔样品卡,加上全自动化的专用测试软件,操作更加人性化,能让用户快速方便地进行电输运测试,并获得准确可靠的数据。

此外,ET9000系列电输运性质测量系统还有多种高低温温度环境选件,是广大科研工作者对材料进行电输运性质研究的有力工具。

电输运性质(霍尔效应)测量系统

功能介绍

可以进行霍尔效应、R-H特性、R-T特性及I-V特性(电阻率)的测量;

可得出参数:方块电阻、电阻率、霍尔系数、霍尔迁移率、载流子浓度和导电类型;

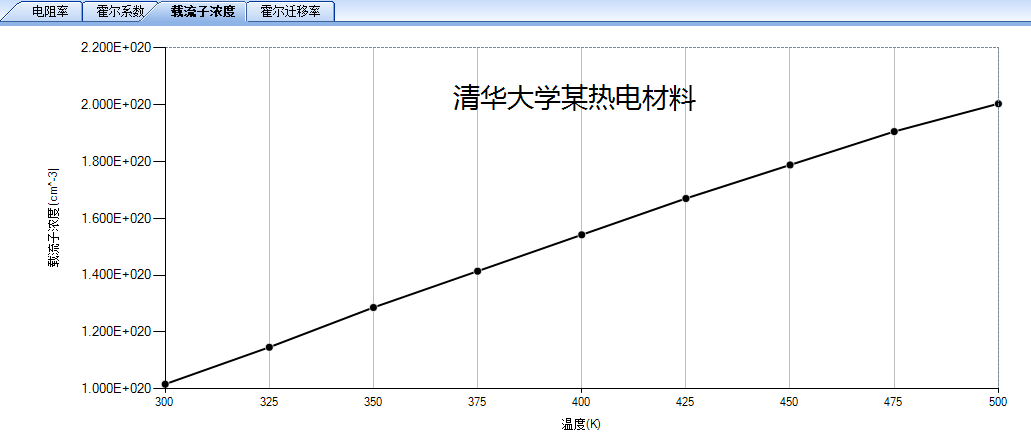

可以绘制以上参数随温度或磁场的变化曲线、以及

I-V特性——不同磁场和不同温度下的I-V特性曲线;

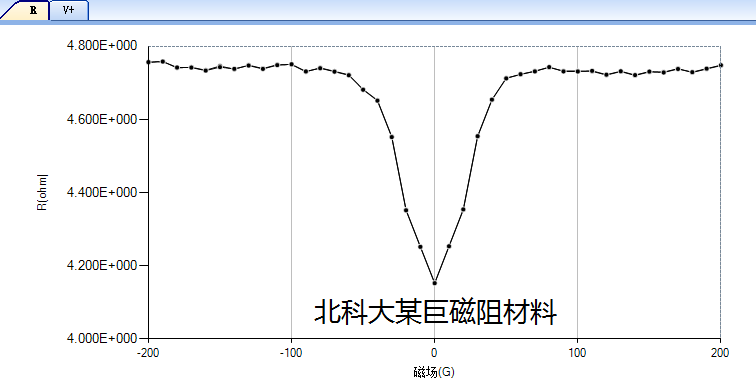

R-H特性——固定温度,电阻随着磁场变化的特性曲线;

R-T特性——固定磁场,电阻随着温度变化的特性曲线


电输运性质(霍尔效应)测量系统

电输运性质(霍尔效应)测量系统


主要特点

电阻率、霍尔系数及霍尔迁移率测试遵从美国材料与试验协会ASTM-F76标准;

阻测量范围宽:100nΩ(低电阻选件)~ 100GΩ(高阻系统);

使用插入式样品卡,样品安装方便,同时提供四探针卡,一定程度上免去制作电极的麻烦;

标准系统一次可以同时测量2个样品,增加选件可同时测量4个样品;

测量和计算过程由软件自动执行,3分钟即可得到一个霍尔效应数据;

提供长时间高稳定性的磁场,24小时稳定性<±0.5G,并且磁场能够平滑过零;

电磁铁电源内置高斯计,磁场从0到1kG只需20S即可控制在0.1G以内;

选择温度选件,可以进行不同温度下的霍尔效应和电阻的测量。

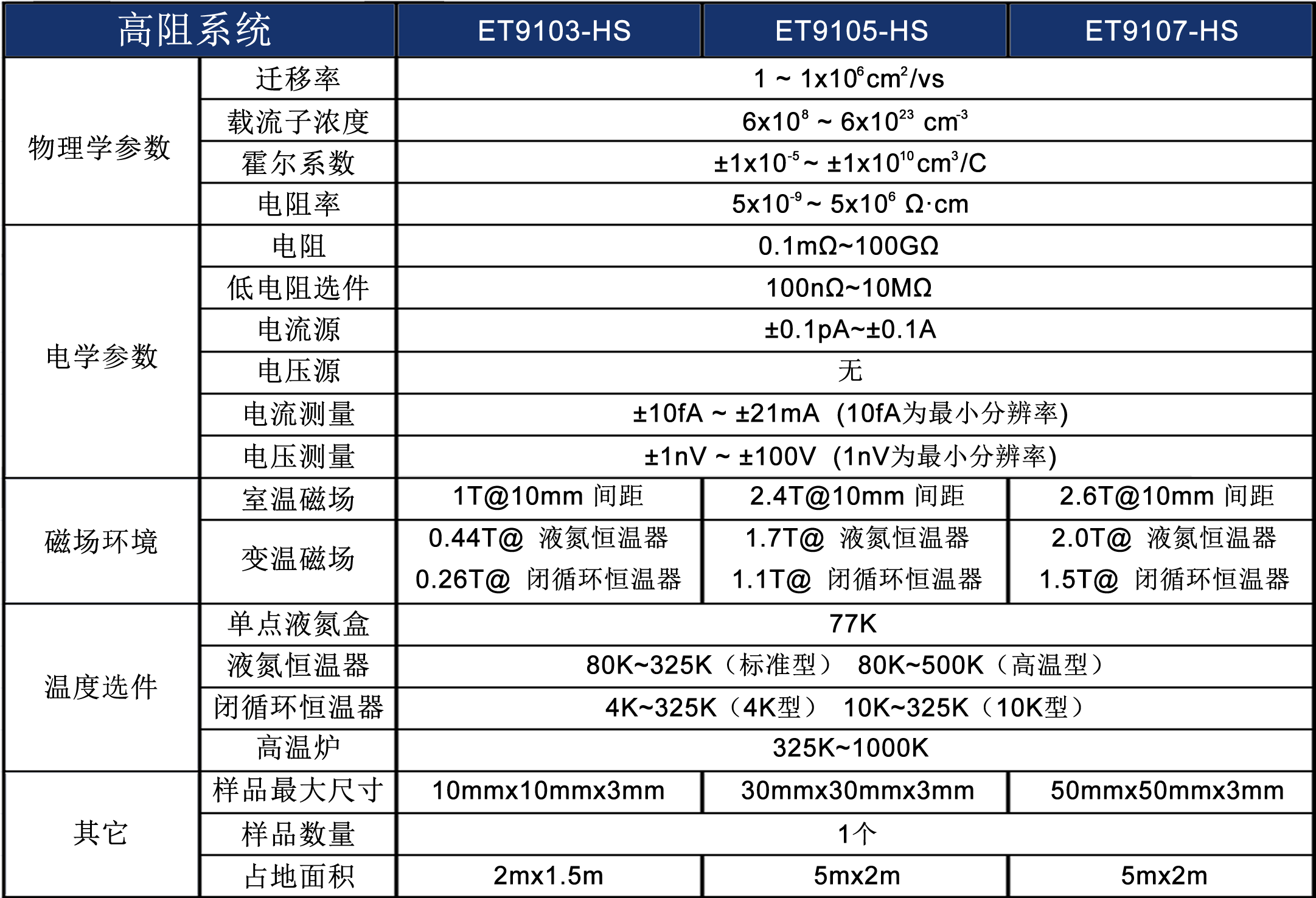

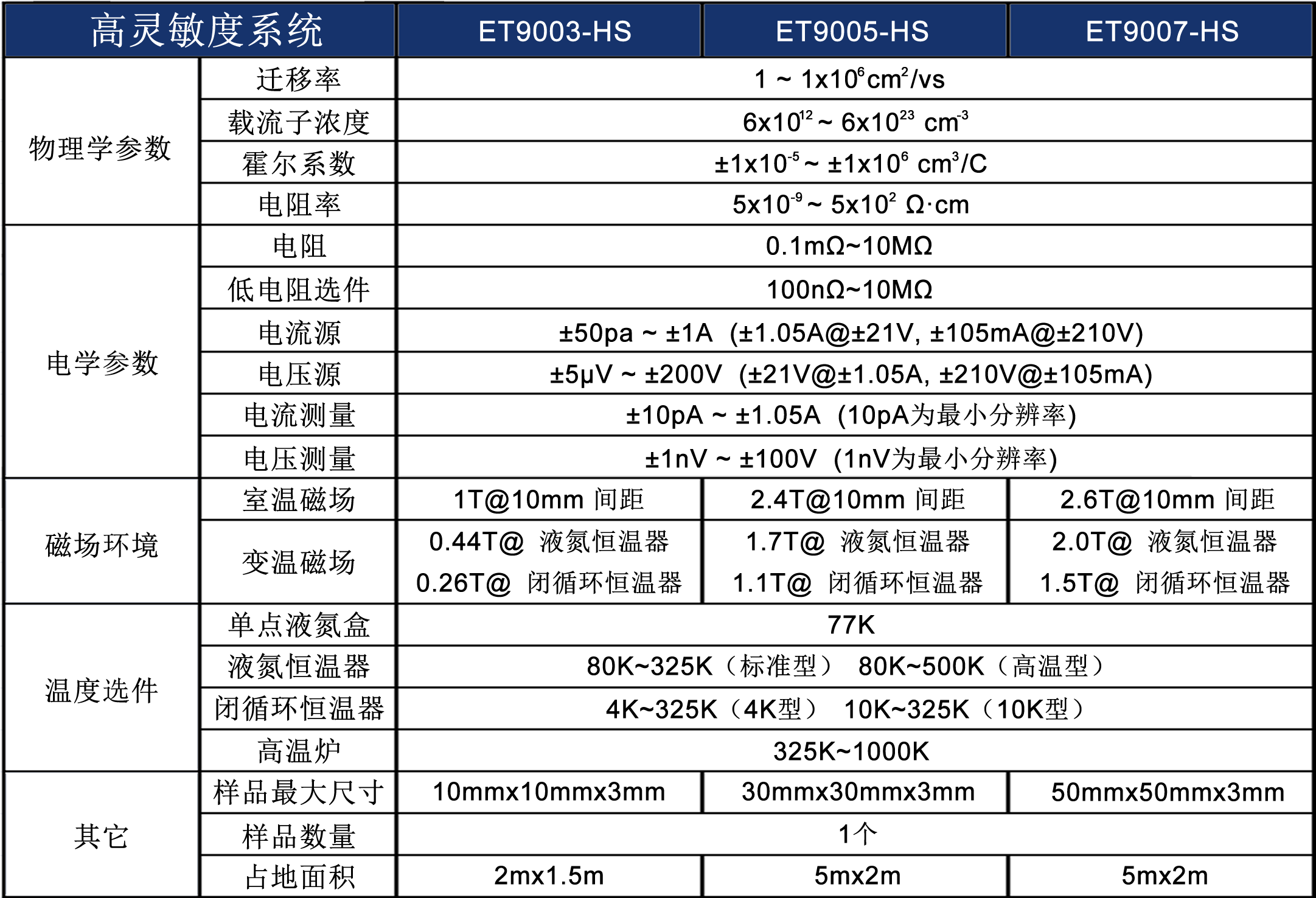

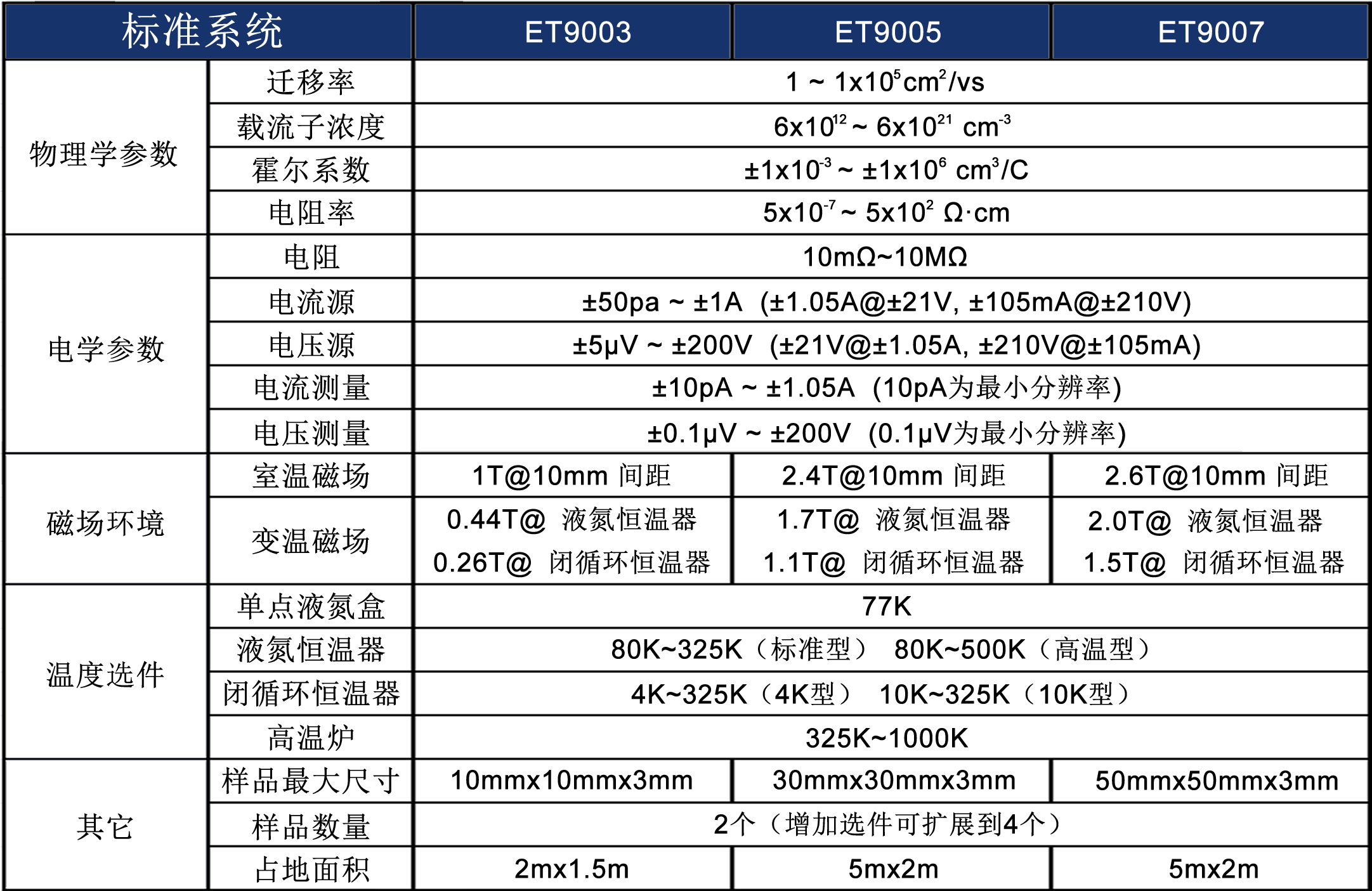

选型参数

电输运性质(霍尔效应)测量系统电输运性质(霍尔效应)测量系统

电输运性质(霍尔效应)测量系统

注释:以上三种选型表中在假定样品厚度100nm、磁场大小10000高斯、修正系数为1规格参数下,电阻测试精度为2%,电阻率、霍尔系数、载流子浓度和迁移率的测试精度为5%。

可选组件

无液氦超导磁场低温平台:英国Cryogenic公司生产的CFMS系列,磁场范围5T~18T,温度范围1.6K~400K

温度选件:液氮盒、液氮恒温器、闭循环恒温器、高温炉。

光学选件:含光路的极头极柱、遮光盒。

其它选件:旋转机构、真空泵、循环水冷机组。
